產品概述：

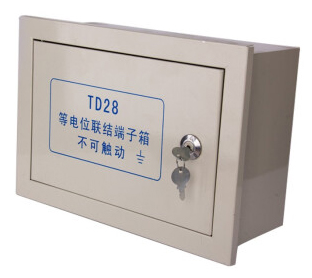

等電位端子箱是將建筑物內的保護干線，水煤氣金屬管道，采暖和冷凍、冷卻系統，建筑物金屬構件等部位進行聯結，以滿足規范要求的接觸電壓小于50V的防電擊保護電器。是現代建筑電器的一個重要組成部分，被廣泛應用高層建筑。
作用：
1.總等電位聯結的作用，在于降低建筑物內間接接觸電擊的接觸電壓和不同金屬部件間的電位差，并清除自建筑物外經電氣線路各種金屬管道引入的危險故障電壓的危害，建筑物每一電源進線都應做總等電位聯結，各個聯接端子板應互扣相通。
2.輔助等電位聯結的作用：將兩導電部分用導線直接作等電位聯結，使故障接觸電壓降至接觸電壓限值以下。電源網絡阻抗過火，使自動切斷電源時間過長，不能滿足防電擊要求時；為滿足浴室、游泳池、醫院手術室等場所對防電擊的特殊要求時；自TN系統同一配電器供給固定式和移動式兩種電氣設備，而固定式設備保護電器切斷電源時間不能滿足移動式防電擊要求時。
3.局部等電位：當需在一局部場所范圍內做各個輔助等電位聯貫器，可通過局部等電位聯結端子板將下列部分互相聯通，以簡便地實現局部范圍內的多個輔助等電位聯結，被稱作局部等電位聯結。
應用建議：
1.不能封在墻內；
2.不能用瓷片擋??；
3.不可放棄不用。
具體做法：
在衛生間內將各種金屬管道、結構件(包括混凝土樓板中的鋼筋)以及進入衛生間內的視線，用不小于4mm2的銅芯線，通過等電位聯結端子箱互相連通。 等電位聯結導線在地板或墻內暗敷時要穿塑料管保護，其目的是更換導線方便。等電位聯結范圍內的金屬管道等金屬體與等電位聯結箱內的端子排之間的電阻不應大于5Ω。衛生間內的金屬管道的連接處一般不需加跨接線，若發現導通不良時，應作跨接。當衛生間內的水管是塑料管或包塑金屬管時，等電位跨接線可接在自來水龍頭上；采用金屬水管時，跨接線直接接在水管上。衛生間內的污水管因與進水管之間是不通的，因此污水管也要作等電位聯結，可接在地漏的管子上。
